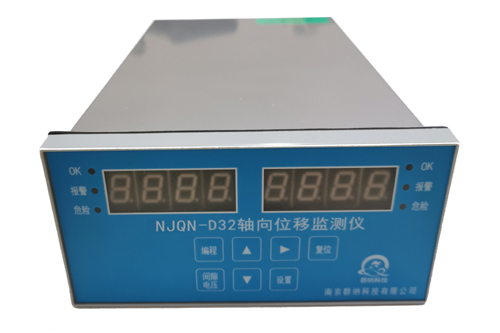

NJQN D32轴向位移监测仪

首页 / 监控仪 . 阀位控制器 / 监控仪表  最后编辑时间：2025-08-09

一、产品概述

  NJQN D32双通道轴向位移监测仪是测量旋转机械转子和静止部分相对轴向位置变动大小的盘装式监测仪表。来自电涡流位移传感器的信号经测量电路处理后，通过仪表LED显示出转子轴向位移的大小和方向，同时在仪表后输出端输出相应的4～20mA电流和超过设定值时的报警继电器开关量。该仪表具有停电保护、数字密码保护、电路自恢复等功能，如有故障可自动切断报警输出回路，从而有效抑制仪表误报警。适用于对汽轮机、水轮机、压缩机、鼓风机等多种旋转机械的轴向位置的长期在线监测。

二、组成及技术指标

1. 输入信号：SE系列电涡流位移传感器、QN-98系列电涡流传感器

2. 测量范围：2～8mm

3. 仪表显示：LED数码管显示，同时带有间隙电压显示（供安装时参考）

4. 电流输出： DC 4～20mA, 线性误差不大于±1%F•S;输出负载≤500Ω

5. 报警输出：

 具有警告、危险两极报警指示灯显示;

 报警继电器为常开，节点容量：DC 1A/30V，AC 0.3A/125V

6. 参数设置：通过仪表面板按键可设置灵敏度、警告值、危险值、零位电压等

7. 使用电源：AC220V/50Hz±10%，≤15W

8．工作环境：工作温度：－10～+65℃ ，相对湿度≤80%

9. 外型尺寸： 160×80×310mm（宽×高×深）

10. 开孔尺寸： 152×76mm（宽×高）
