1、概述

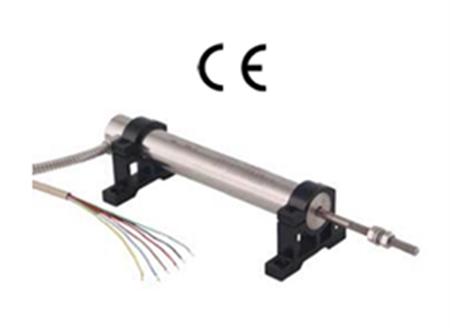

TD-1P系列防爆位移传感器采用防爆位移传感器作为传感元件，针对测量汽轮机组油动机行程、测量汽轮机组绝对膨胀位移、测量汽轮机组油箱油位之用途，分别设计了三线制LVDT油动机、绝对热膨胀、远传液位和六线制LVDT油动机四种安装型式的防爆产品，该系列传感器具有测量精度高、工作稳定、可靠性好、寿命长等优点。

2、用途
适用于有Ⅱ类爆炸性气体的1区、2区危险场所。

3、技术参数

n  线性量程：
三线制LVDT油动机安装型式：50~800mm，共11种规（详见下表）；
绝对热膨胀安装型式：0~25mm；0~35mm；0~50mm（特殊规格可订制）；
远传液位安装型式：±100 mm；±200 mm；±300 mm；±400 mm；（特殊规格可订制）；
六线制LVDT油动机安装型式：50~800mm，共11种规（详见下表）。

n  防爆标志：ExmbⅡ T3Gb。

n  非线性度：不大于0.5% F·S 。

n  工作温度：－40～+135℃。

n  温度影响：小于0.03%  F·S/℃。

执行标准：公司企业标准《TD-1P型防爆位移传感器》。

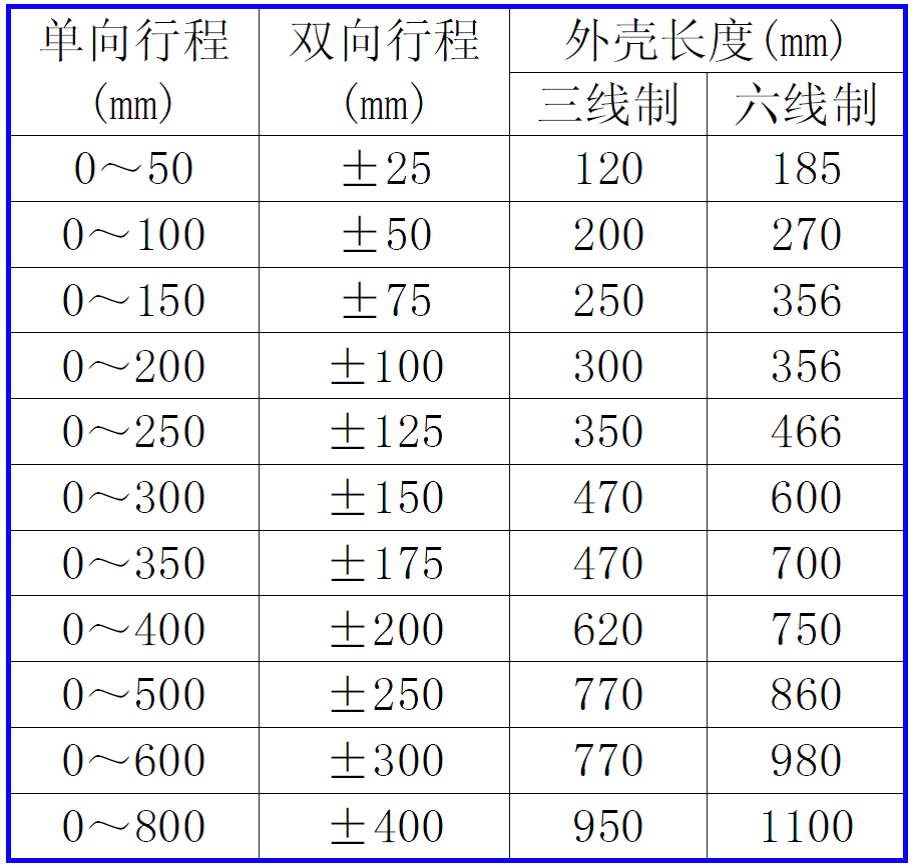

                                             LVDT油动机型式行程表

4、外形及安装尺寸

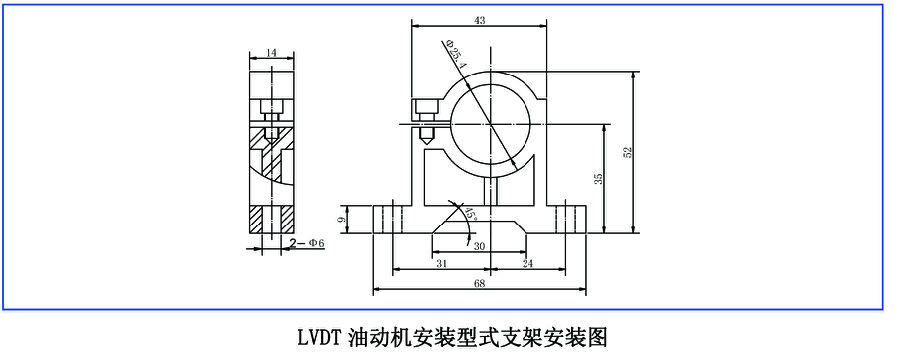

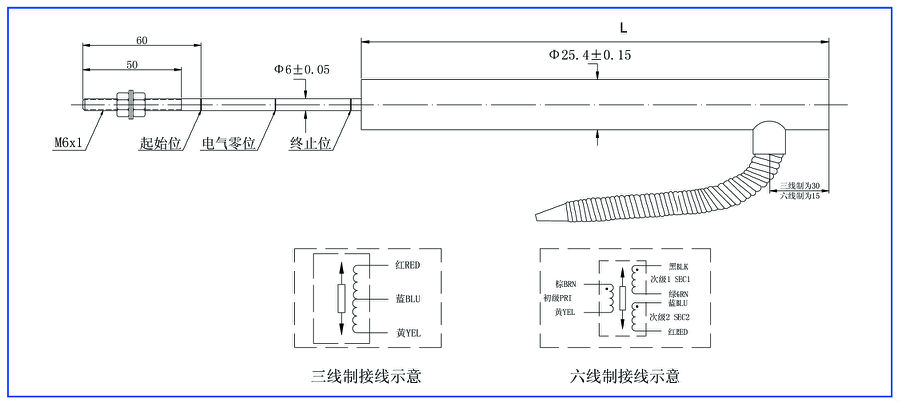

                                                                                    LVDT油动机安装型式外形图

5、订货代号：TD-1P/A□□-B□□□-C□

功能选择：A□□
         01：三线制LVDT油动机安装型式

02：绝对热膨胀安装型式

03：远传液位安装型式

04：六线制LVDT油动机安装型式

传感器行程选择：B□□□（参照上述行程表直接填写行程，位数不足时前面补“0”，单位为mm）

传感器引线长度选择：C□（直接填写引线长度，单位为m，默认值为3m）
注：防爆传感器通过不锈钢软管护套管中的引出线与变送器（电源箱）连接，其电缆如在危险区内因长度不够需要加长电缆时，必须采用防爆接线盒，本公司提供一只ExeⅡ T6　型防爆接线盒，电缆引入时应按防爆接线盒电缆引入示意图操作（见产品使用说明书）。引出线应采用三芯屏蔽电缆，最长100米，屏蔽层一头接大地，另一头悬空。

综合举例：

订货代号为“TD-1P/01-100-3的产品是指行程为100mm且引线长度为3米的三线制LVDT油动机安装型式的防爆位移传感器。

订货代号为“TD-1P/02-035-3的产品是指行程为35mm且引线长度为3米的绝对膨胀安装型式的防爆位移传感器。

订货代号为“TD-1P/03-400-3的产品是指行程为±200mm且引线长度为3米的远传液位安装型式的防爆位移传感器。

订货代号为“TD-1P/04-800-3的产品是指行程为±400mm且引线长度为3米的六线制LVDT油动机安装型式的防爆位移传感器
