1、概述

CS-1P型防爆转速传感器采用磁电感应无源型结构，其内阻小，抗干扰性能强，外壳为不锈钢螺丝结构，内部用灌封剂浇封，紧固可靠，密封良好，安装方便，引线为聚四氟乙烯专用屏蔽电缆，可耐高温，适用于各种引燃温度低，危险性严重的爆炸性气体环境。

2、用途
适用于Ⅱ类爆炸性气体、1区、2区爆炸性环境下的转速锁定。

3、技术参数

n  直流电阻：180±27Ω（25℃环境温度下）。

n  测速范围：0~10000r/min 。

n  非线性度：不大于0.1% F·S 。

n  传感器的电感：70±5mH(25℃环境温度下)。

n  传感器的短路电流：
            转速：0~1000转/分，短路电流0~3.5mA（有效值）；
            转速：1000~10000转/分，短路电流3.5~4.0mA（有效值）。

n  输出信号：须由安全栅供电
             转速：0~1000转/分，输出信号：≤6Vp-p ；
             转速：1000~2000转/分，输出信号：≤9Vp-p ；
             转速：2000~3000转/分，输出信号：≤14Vp-p ；
             转速：3000~10000转/分，输出信号：＞14Vp-p ；

n  工作温度：-20～80℃。

n  传感器的绝缘电阻：传感器电缆与外壳间的绝缘电阻≥100MΩ。

n  引出线：长度为2米（可根据用户要求加长）二根芯线的聚四氟乙烯屏蔽线。

n  重量：100克（不包括引出线）。

n  本安参数：Ui =15VDC，Ii=25mA，Pi=94mW，Ci=0μF，Li=75mH（内阻180Ω）。

n  防爆标志：ExibⅡCT4Gb。

n  执行标准：公司企业标准《CS-1P型磁电式防爆转速传感器》。

4、外形及安装尺寸

           CS-1P型防爆转速传感器外形尺寸示意图

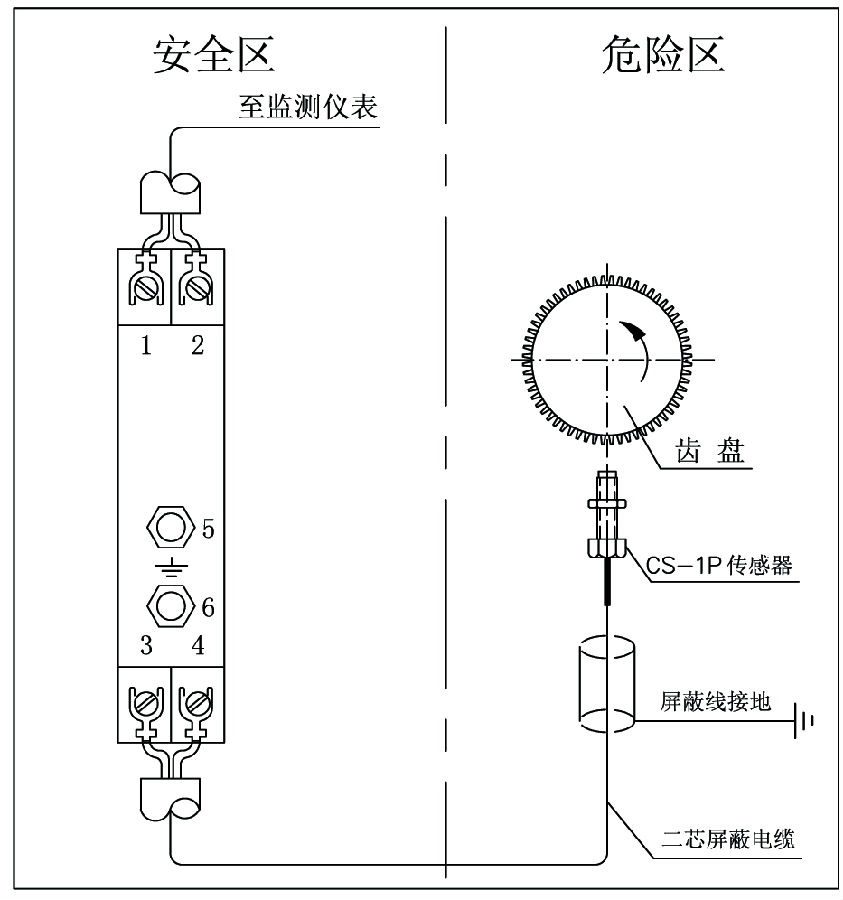

       CS-1P型防爆转速传感器—本安系统接线示意图

5、订货代号：CS-1P-A□□□-B□□

传感器长度选择(L)：A□□□（直接填写传感器长度，单位为mm，默认为65mm）
电缆长度选择：B□□(直接填写电缆长度，单位为m，默认为2m)

综合举例：订货代号为“CS-1P-075-03的产品是指壳体长度为75mm、电缆长度为3m的CS-1P型防爆转速传感器。
