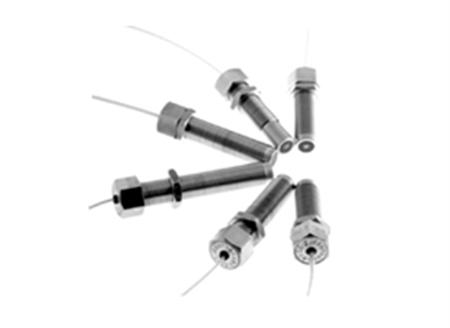

CS-2转速传感器

首页 / 无锡河埒传感器 / 传感器  最后编辑时间：2021-05-27


1、概述

CS-2转速传感器采用有源结构，广泛用于转速闭环控制系统及转速测量系统。与CS-1无源结构相比，它的输出信号幅值不随转速改变而改变，因此测量精度较高，抗干扰性能强。

2、用途
适用于低转速旋转类机械的轴转速监测和保护。

3、技术参数

n  供电电压：DC 5V 。

n  齿轮材料：齿轮采用导磁率强的金属材料。

n  输出信号：高电压不小于4.5V，低电平不大于0.7V 。

n  下限频率：4Hz 。

n  绝缘电阻：传感器在试验电压为500V时，绝缘电阻不小于500MΩ。

n  工作温度：-20～80℃。

n  执行标准：参照JB/T 7814-1995 。

4、外形及安装尺寸


      CS-2转速传感器外形尺寸示意图

5、订货代号：CS-2-A□□□-B□□

传感器长度选择(L)：A□□□（直接填写传感器长度，单位为mm，默认为90mm）
电缆长度选择：B□□(直接填写电缆长度，单位为m，默认为2m)

标示*为出厂默认值，如有特殊要求，请在订货时说明。

综合举例：订货代号为“CS-2 -090-03的产品是指长度为90mm、电缆长度为3m的CS-2转速传感器。
